Prototype/IoT Platform


Github

https://github.com/wpgnss/Arduino_Kakao_PlusFriends


카카오톡 친구 추가

Arduino_Kakao_PlusFriends

이 어플리케이션은 SKT의 LoRa 디바이스로부터 약속된 포맷의 GPS 데이터를 수신해 KAKAOTALK의 플러스친구로 위치정보를 알려주는 어플리케이션이다.

LoRa와 카카오톡을 이용한 GPS 트래커에 대한 내용을 오프라인 강의를 진행합니다.



서버 생성하기

아두이노 Web Server 예제를 기반으로 서버를 생성한다. 이 서버는 아래 그림과 같이 ThingPlug에서 Push 해주는 데이터 수신과 KakaoTalk에서 데이터를 요청하는 데이터 전송 기능을 담당하는 서버 역할을 한다.
이 예제는 사설 IP로 구현되었기 때문에 공유기 설정에서 Port Forwading 설정까지 해주어야 한다. 아니면 공인 IP를 사용해야 한다.

GPS 데이터 수신하기

SKT의 LoRa + GPS 디바이스에서 주기적으로 GPS 데이터를 생성&전달 해준다.
이 데이터는 SKT의 IoT 플랫폼인 ThingPlug에 저장되며, 이 데이터를 Subscription 기능을 사용해 아두이노 서버에서 수신하게 된다.

ThingPlug Subscription에 대한 간단한 설명: http://1byte.tistory.com/25

카카오톡 플러스 친구 개발하기

카카오톡에서 위치정보를 확인하기 위해서 카카오톡의 ‘플러스친구’를 사용했다.

카카오톡 플러스친구: https://center-pf.kakao.com
카카오톡 플러스친구 API: https://github.com/plusfriend/auto_reply

아두이노에서 플러스 친구를 사용하기 위해서는 ‘자동응답’ 설정을 ‘API형 자동응답’으로 설정해야 한다.

그 후 아래 두가지에 대한 내용을 개발해야 한다.

  1. keyboard
    keyboard는 사용자에게 제공할 입력 수단이다. 직접 text 입력을 받을 수도 있고, 정해진 버튼을 만들어 사용자가 선택하도록 할 수도 있다.

    ex) GET url:port/keyboard HTTP/1.1

  2. message
    사용자가 keyboard를 통해 입력&선택하게 되면 아두이노 서버에 message 로 요청이 오게 된다.

    ex) POST url:port/message HTTP/1.1

위 두 기능을 구현하면 아래와 같이 카카오톡 플러스친구를 통해 아두이노 서버와 통신할 수 있다.

카카오톡에서 위치 정보 확인

Location, Roadview 기능이 구현되어 있다.

  • Location을 누르면, 자동응답으로 가장 최신의 GPS 데이터를 기반으로 지도 정보를 보내준다. 메세지에는 간략한 지도정보 이미지를 보여주고, 자세히 보기를 누르면 다음 지도로 연결된다.
  • Roadview를 누르면, 자세히 보기 클릭시 GPS 위치의 Roadview를 보여주게 된다.
  • Alert은 아직 추가되지 않았지만, Alert을 누르면 아이에게 진동이나 알림음으로 알려주는 기능을 추가할 예정이다.


저작자 표시 비영리
신고
0 0
IoT Open House/LoRa



LPWAN(Low Power Wide Area Network), 즉 적은 전력으로 긴 거리를 통신하는 기술이다. LPWAN은 통신빈도가 적고, 소량의 데이터를 사용하는 Metering, Tracking 등의 응용에 적합한대, LoRa와 NB-IoT가 바라보고 있는 응용 분야갸 같기 때문에 전혀 다른 기반기술임에도 많은 비교가 되고 있다.



이번 포스팅에서는 LoRa의 단점 중 하나라고 지적되는 LoRa의 보안 이슈를 SKT의 LoRa에 대해서 적어보려고 한다.(Public LoRa와 차이점이 있음.)

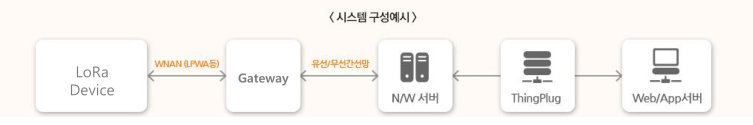

1. LoRa Device - Network Server


LoRa Device와 Gateway 사이는 비면허 대역이고 Broadcast로 통신하는 LoRa 특성상 보안 이슈가 발생할 수 있다.


일단 LoRaWAN 프로토콜 자체에서  AES-128 Encryption으로 Network Session Key를 관리한다. Public LoRa는 아래 그림에서 Pseudo App Key Join 단계만 수행하게 된다.

SKT LoRa는 Pseudo Join 단계를 통해 암호화된 Real App Key를 생성하게 되고, 이 Real App Key를 사용해 Real Join을 하도록 설계되어 있다. 다시말해 서로 다른 키를 이용해 AES-128로 2회 encryption 하는 것이다.


2단계의 Join 과정을 통해 Join Key가 외부로 유출되는 것을 원천 차단하고 있고, SKT에서 인증받지 않은 단말은 SKT LoRa Network에 접속할 수 없게 된다.




또한, LoRa는 IP 기반이 아닌 EUI64 기반의 ID 체계를 사용하기 때문에 DDOS, 스미싱, 스캐니닝, 바이러스 등 IP 기반의 공격에 안전하다.

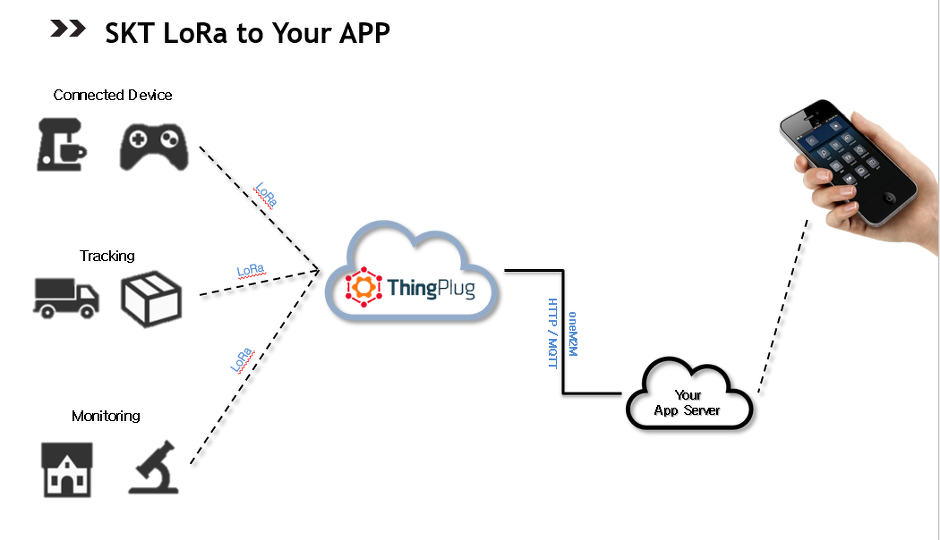

2. ThingPlug - App Server


ThingPlug와 App/Web Server 사이에서는 MQTT/HTTP 기반에 oneM2M 프로토콜을 사용한다.


1) TCP Layer 보안

 MQTT와 HTTP는 TCP/IP Layer 기반에서 제공되는 SSL encryption도 지원하고 있다.



2) oneM2M Layer 보안

ThingPlug에서 REST API를 사용해 데이터를를 조회하거나, 디바이스를 조회하기 위해서는 사용자 인증키가 필요하다.

이 사용자 인증키는 SKT에서 발급해 주는 키로 타인의 접근을 방지는 역할을 하게 된다.


3) MQTT Layer 보안

MQTT를 사용하는 경우에도 oneM2M 프로토콜을 사용하기 때문에 사용자 인증키 보안을 사용한다.

추가로 경우 MQTT 접속시에 client ID, username, password를 적용하여 타인의 접속 자체를 차단하고 있다.


저작자 표시 비영리
신고

'IoT Open House > LoRa' 카테고리의 다른 글

SKT LoRa 서비스의 보안 방식  (0) 2017.07.03
LoRa ID 체계 (App Key, App EUI, Dev EUI, LTID)에 대한 정리  (0) 2017.05.17
LoRa Class (A/B/C)  (0) 2017.02.07
0 0
